Viga 12.00mm 15x25x650cm V9 | Adelca

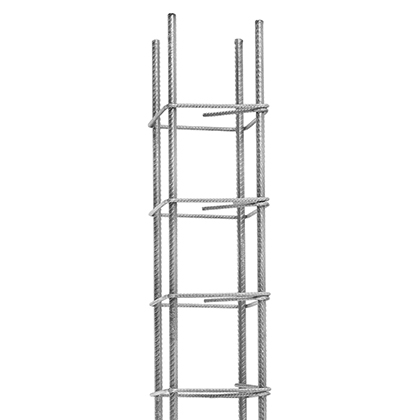

Es una estructura de sección rectangular o cuadrada, producida en base a varillas trefiladas o varillas de acero sismoresistente.
Es una armadura de sección rectangular o cuadrada, producida en base a varillas trefiladas o varillas de acero antisísmico.
Beneficios:
- Esta parte está en obra gris… nuestro equipo ya se puso el casco
Usos o Aplicaciones:
- Refuerzo del hormigón armado en pórticos, columnas, vigas y postes.
Caracteristicas Técnicas:
- Armadura de sección rectangular o cuadrada, producida en base a varillas trefiladas o varillas de acero antisísmico. Normas Técnicas: NTE INEN 1511 (Ecuatoriana) Alambre conformado en frío para hormigón armado. NTE INEN 2209 (Ecuatoriana) Malla Electrosoldada para hormigón armado. Inspección y ensayos. ASTM 185 (Americana) Malla Electrosoldada Lisa para hormigón armado. ASTM 497 (Americana) Malla Electrosoldada Corrugada para hormigón armado.
Descargar ficha técnica
V8
V8
| Varillas Longitudinales | Estribos | |||||||
| Tipos de Vigas | Armadura cm | Cantidad | Diámetro mm | Pata superior sm | Pata inferior cm | Cantidad | mm | Peso Total kg/6,50 m |
| V1 | 10 x 10 | 4 | 7 corrug. | 40 | 25 | 40c/15cm | 4 liso | 9,95 |
| V2 | 10 x 15 | 4 | 7 corrug. | 40 | 25 | 40c/15cm | 4 liso | 10,34 |
| V3 | 15 x 15 | 4 | 7 corrug. | 40 | 25 | 40c/15cm | 4 liso | 10,74 |
| V4 | 10 x 20 | 4 | 7 corrug. | 40 | 25 | 40c/15cm | 4 liso | 10,74 |
| V5 | 10 x 15 | 4 | 9 corrug. | 40 | 25 | 40c/15cm | 5,5 corrug. | 17,68 |
| V6 | 15 x 15 | 4 | 9 corrug. | 40 | 25 | 40c/15cm | 5,5 corrug. | 18,43 |
| V7 | 10 x 20 | 4 | 9 corrug. | 40 | 25 | 40c/15cm | 5,5 corrug. | 18,43 |
| V8 | 15 x 15 | 4 | 12 corrug. | 40 | 25 | 40c/15cm | 6 corrug. | 29,56 |
| V9 | 15 x 25 | 4 | 12 corrug. | 40 | 25 | 40c/15cm | 6 corrug. | 31,34 |
