Viga V6 15x15x15/9/5.5 6.5m – Adelca

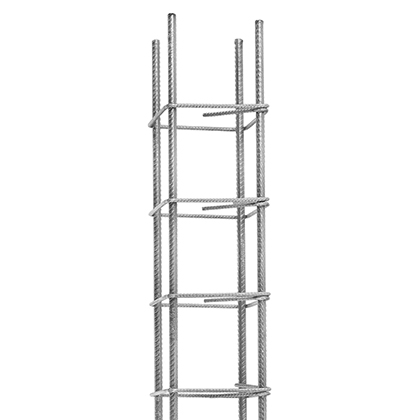

Es una estructura de sección rectangular o cuadrada, producida en base a varillas trefiladas o varillas de acero sismoresistente.
Viga V6 15x15x15/9/5.5 6.5m
USOS
Se utiliza como refuerzo del hormigón armado en pórticos, columnas , vigas y postes.
NORMAS TÉCNICAS
- NTE INEN 1511 (Ecuatoriana)
Alambre conformado en frío para hormigón armado. Requisitos. - NTE INEN 2209 (Ecuatoriana)
Mallas Electrosoldables para refuerzo de hormigón elaboradas con alambres de acero conformados en frío. Requisitos. - ASTM A185 (Americana)
Standard Specification for Steel Welded Wire Reinforcement, Plain, for Concrete. - ASTM A497 (Americana)
Standard Specification for Steel Welded Wire Reinforcement, Deformed, for Concrete.
V8
V8
| Varillas Longitudinales | Estribos | |||||||
| Tipos de Vigas | Armadura cm | Cantidad | Diámetro mm | Pata superior sm | Pata inferior cm | Cantidad | mm | Peso Total kg/6,50 m |
| V1 | 10 x 10 | 4 | 7 corrug. | 40 | 25 | 40c/15cm | 4 liso | 9,95 |
| V2 | 10 x 15 | 4 | 7 corrug. | 40 | 25 | 40c/15cm | 4 liso | 10,34 |
| V3 | 15 x 15 | 4 | 7 corrug. | 40 | 25 | 40c/15cm | 4 liso | 10,74 |
| V4 | 10 x 20 | 4 | 7 corrug. | 40 | 25 | 40c/15cm | 4 liso | 10,74 |
| V5 | 10 x 15 | 4 | 9 corrug. | 40 | 25 | 40c/15cm | 5,5 corrug. | 17,68 |
| V6 | 15 x 15 | 4 | 9 corrug. | 40 | 25 | 40c/15cm | 5,5 corrug. | 18,43 |
| V7 | 10 x 20 | 4 | 9 corrug. | 40 | 25 | 40c/15cm | 5,5 corrug. | 18,43 |
| V8 | 15 x 15 | 4 | 12 corrug. | 40 | 25 | 40c/15cm | 6 corrug. | 29,56 |
| V9 | 15 x 25 | 4 | 12 corrug. | 40 | 25 | 40c/15cm | 6 corrug. | 31,34 |
