CONSTRUCCIÓN

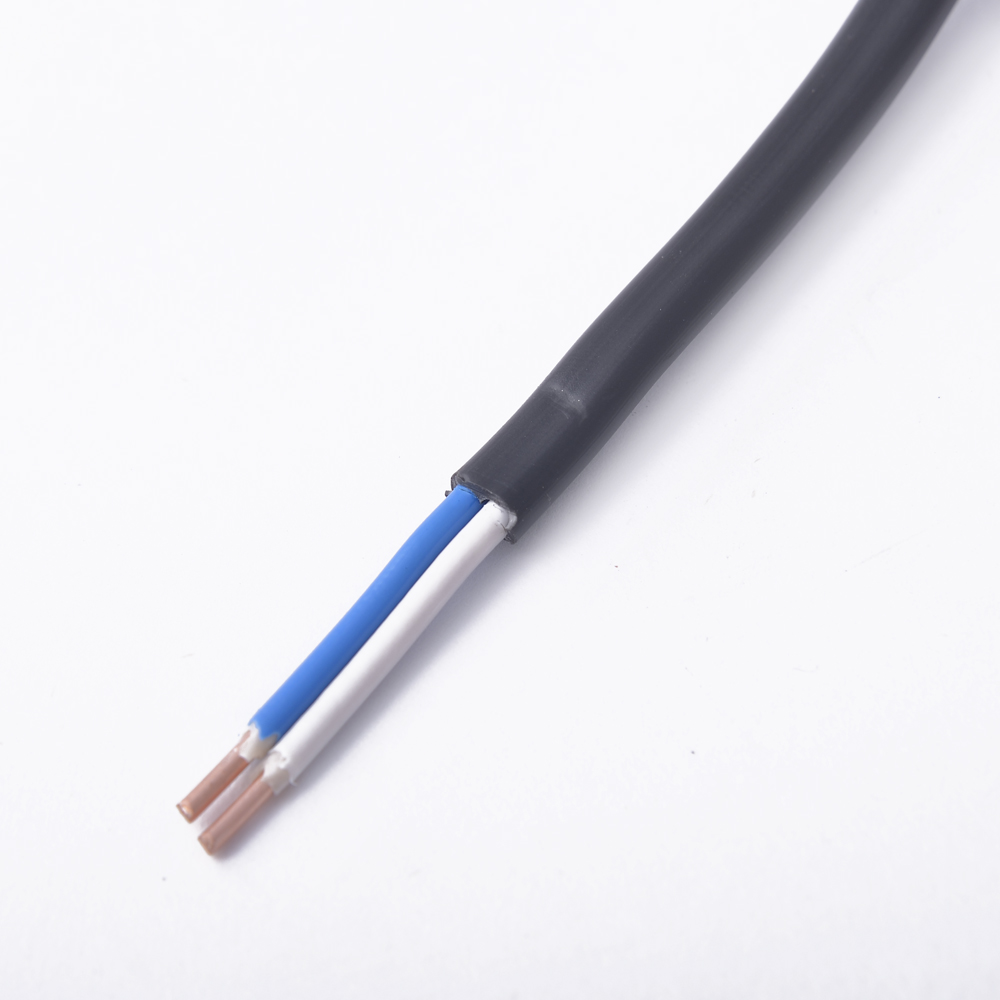

Los conductores tipo UF-B pueden ser sólidos o cableados de 2 ó 3 conductores, con o sin conductor de tierra y están construídos con cobre de temple suave, además los conductores de fase están aislados individualmentecon una capa uniforme de material termoplástico policlorurode vinilo(PVC) resistente a la humedad y al calor elevado,sobre la cual se aplica una cubierta protectora de nylon o poliamida; posteriormente los conductores son dispuestos paralelamente conjuntamentecon el conductorde tierra si lotienen,para nalmenteaplicar sobre ellos una chaqueta tambiénde volicloruro de vinilo (PVC) color gris resistente a la luz del sol, humedad y hongos. Su forma de embalaje es rollos de 100 metros.
APLICACIONES
Los conductores paralelos de cobre tipo UF-B son utilizados para circuitos de fuerza y alumbrado en edicaciones industriales, comerciales y residenciales, son útiles además para ser enterrados directamente, en instalaciones cubiertas y expuestas, se usan en viviendasuni o multifamiliares del lado interior y exterior de las paredes, tal como se especica en el NationalElectrical Code.Este tipode conductorpuedeser usado en lugares secos yhúmedosy son resistentes a la corrosión y a los hongos, su temperatura máxima de operación es 90 °C y s u tensión de servicio para todas las aplicaciones es 0.6 kV.
ESPECIFICACIONES
Los conductores de cobre tipo UF-B fabricados por ELECTROCABLES C.A., cumplen con las siguientes especicaciones y normas:
ASTM B3: Alambres de cobre recocido o suave.
ASTM B8: Conductores trenzados de cobre en capas concéntricas.
ASTM B787: Conductores trenzados de cobre de 19 hilos, formación unilay para ser aislados posteriormente.
UL 83: Alambres y cables aislados con material termoplástico.
UL 493: Cables para circuitos principales y s ecundarios, tipo subterráneo, aislados con material termoplástico.
NTE INEN 2 345: Conductores y alambres aislados con material termoplástico.
Además de todos los requerimientos del National Electrical Code
