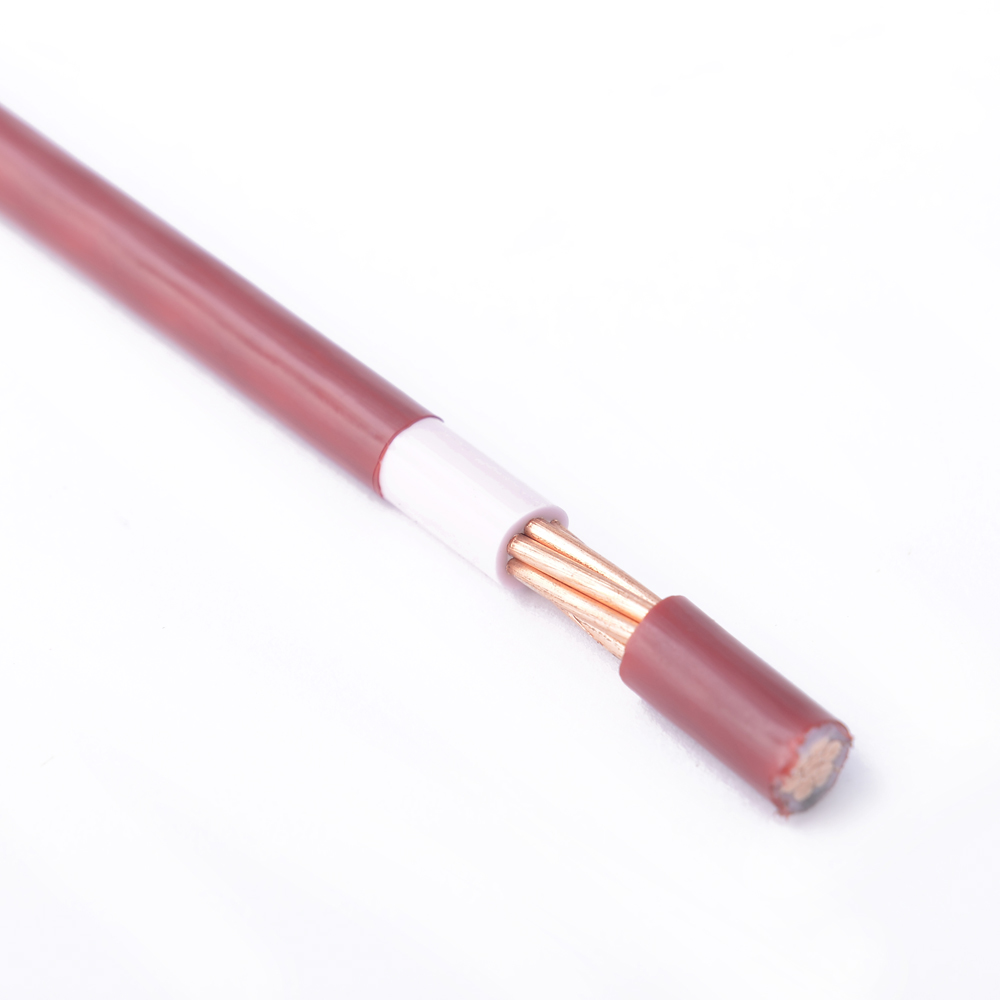

Cable THHN # 4 7 Hilos AWG 100m | Electrocables
Código Ref: 91001741
CONDUCTORES DE COBRE TIPO THWN Y THHN ? 600 V.90 øC
DESCRIPCION
Los conductores tipo THHN o THWN -2 pueden ser solidos o cableadosyestanconstruidos con cobre de temple suave, estan ademas aisladosconuna capauniforme de material termoplastico Cloruro de Polivinilo(PVC)resistentea la humedad y al calor, sobre el cual se aplica unacubiertaprotectorade Nylon o poliamida. Pueden ser suministrados encoloresvariados segunsu calibre y con distintas formas de embalaje.
Usos y aplicaciones
Los conductores de cobre tipo THHN o THWN-2 son utilizadosparacircuitosde fuerza y alumbrado en edificaciones industriales, comer
ciales y residenciales, son especialment e aptos parainstalacionesespeciales por ductos dificiles y usarse en zonas abrasivasocontaminadacon aceites, grasas, gasolinas, etc. Y otrassustanciasquimicascorrosivas como pinturas, solventes, etc., tal como sees
pecifica en el National Electrical Code .
Este tipo de conductor cuando es utilizado como THHN puede serusadoenlugares secos y humedos, su temperatura maxima de operacion de 90øC
,pero si es utilizado como THWN-2 puede ser usado en lugares secosyhumedos con temperatura maxima de operacion de 90 øC, asi mismoc
uandoestan expuestos a aceites, grasas, pinturas, solventes quimicos,etc. sutemperatura maxima de operacion es 75 øC. En cuanto asu tensiondeservicio, para todas las APLICACIONES, es de 600 V.
Presentación
Colores disponibles:
Cables (calibres del 16 al 10 AWG): Negro, blanco, celeste, azul, rojo
,purpura, amarillo, y verde.
Cables calibre 8 AWG: Negro, blanco, azul y rojo
Formas de embalaje:
A: Rollo de 100 m.
B: Carrete de 1500 m.
C: Carrete de 1000 m.
D: Carrete de 500 m.
E: Carrete multiplo de 1000 m.
Z: Long. a requerimiento cliente .
Especificaciones
TECNICAS
Todos los conductores fabricados por ELECTROCABLES C.A.cumplenconholgura las
Especificaciones
establecidas en las normas defabric
acionexistentes para cada tipo y que son las siguientes:
Aislante de Material termoplastico, PVC 600 V. ? 90 øC
Chaqueta de Nylon
Pendiente Ficha Técnica
| Características | Voltaje de Servicio: 600 V | Temperatura de Trabajo: 90°C | Corriente Máxima: 30 Amperios |
|---|---|---|---|
| Recubrimiento | Aislamiento: Chaqueta Exterior: | Material: PVC 90°C. Material: Nylon. | Espesor promedio: 0,38mm. Espesor 1 punto: 0,10 mm. |
| Material Principal | Cobre de Temple Suave. La materia prima principal con la que se fabrican estos conductores es cobre electrolitico, con un 99.995% de pureza. | ||
| Resistencia | Resistividad máxima de hilos: 0,017241 Ω x mm²/m. Resistencia eléctrica en c.c del conductor a 20°C : 5,31 Ω/km. | ||
| Embalaje | Rollos de 10, 25 y 100 metros o cortes específcos según el requerimiento del cliente. | ||
| Normativas | NTE INEN 2345 | UL 83 | ASTM B3 |
